16种设计方案出炉——广州博物馆和科学馆

　　一、国际竞赛简介

　　本次竞赛基地位于广州塔南侧，地处广州市新城市中轴线南段核心区，研究范围包括广州博物馆、广州美术馆、广州科学馆和岭南广场，总面积约73 公顷。整体规划为地面全贯通式步行景观带，满足旅游休闲文化活动的要求，通过一系列公共空间设计形成适宜市民和游客休闲、游憩、活动的城市开敞空间。其中广州博物馆项目选址于赤岗塔公园南侧AH030623 地块，总用地面积43484 ㎡，建筑面积不超过80000㎡。广州科学馆项目选址于美术馆地块南侧AH030626 地块，总用地面积29430 ㎡，建筑面积不超过80000㎡。

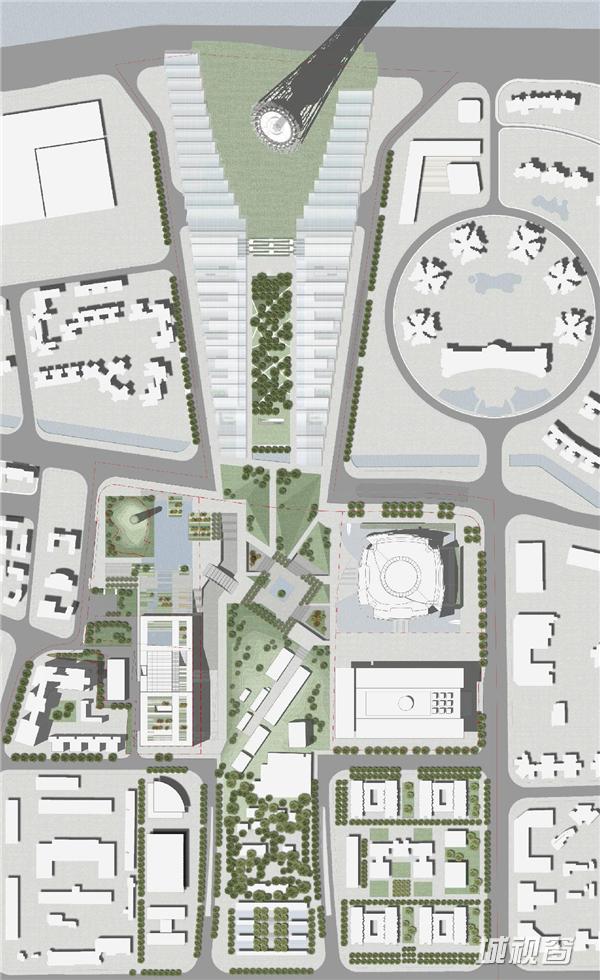

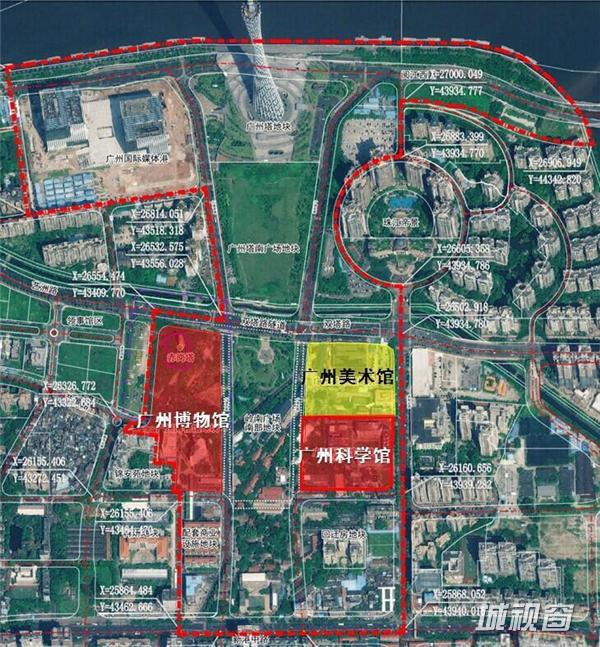

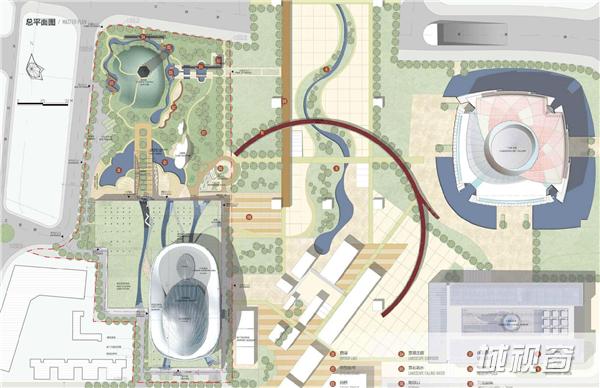

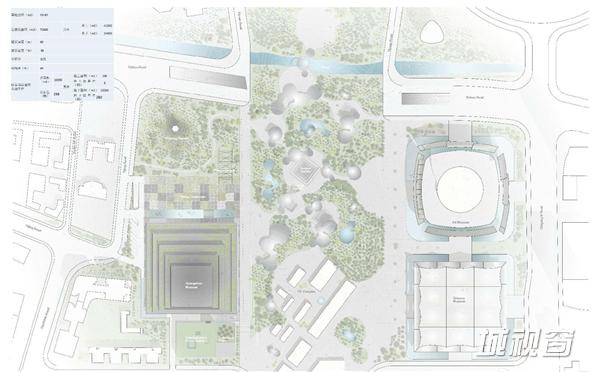

广州文化设施科学馆、博物馆设计基地区位图

　　二、设计原则

　　（一）充分体现岭南地域特征。岭南建筑与当今绿色建筑技术相融合是时代发展的必然要求，应注重岭南建筑的精髓及其地域性、时代性，以及不拘一格的特色，既能展现岭南特质，又能体现时代气息。

　　（二）积极运用生态节能技术。充分考虑广州市的气候特征，鼓励采用国际先进的生态、绿色等具有前瞻性和实践性的建筑设计理念，体现生态思想和节能观念。建筑及场地设计应充分考虑对日照、风环境、建筑材料、建筑节能、雨水回收、声光控制、环境降温系统等绿色建筑技术的运用。采用的节能措施应切实可靠，有良好的性价比。

　　（三）实现公共价值最大化。建筑各功能区应与周边环境景观、开放空间、道路便捷可达，在内、外部空间流线设计与连接上体现公共性。

　　三、方案简介

　　第一部分：广州博物馆项目

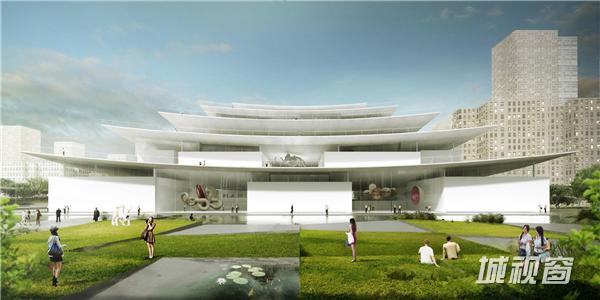

　　方案一：城市的观赏者

　　设计理念为“城市环境的观赏者”。博物馆的设计表现出一种前部低俯的建筑姿态，以示对赤岗塔敬意。建筑屋面被设计为一个对公众开放的“城市阳台”。八边形窗洞与赤岗塔的平面形式相呼应，也是对华南地区传统庭园形态的一种延承。博物馆周圈布置嵌入式外走廊，可视作广州历史悠久的骑楼的传承。内部空间的气候调节由末端分布式置换通风系统和地板供冷系统完成。岭南广场与博物馆通过室外峡道直接联系。

城市的观赏者

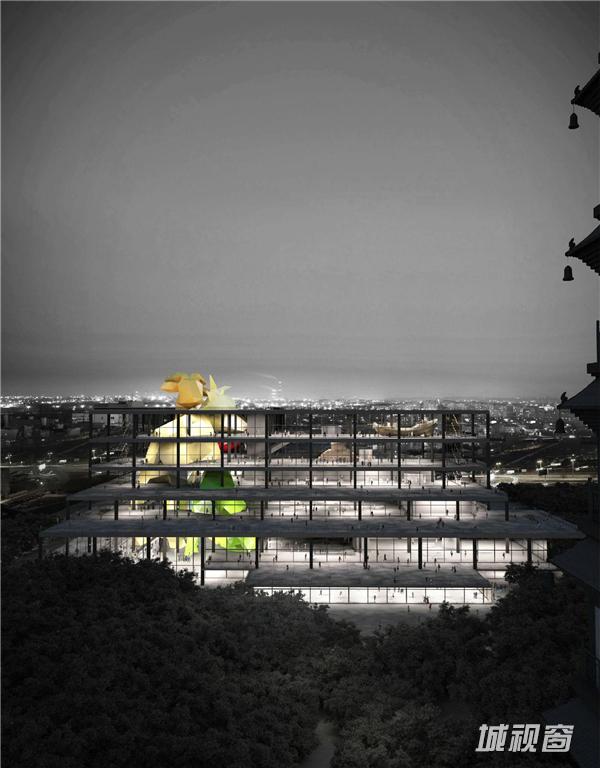

　　方案二：五羊传说

　　设计理念为“五羊传说”，使用现代抽象的语言将五羊形象引入建筑。整体采用大跨度结构体系，支撑起一层层自由的大面积楼板，结构本身则由通透的玻璃立面所围合。

　　五羊的雕像作为项目概念的核心，栖息在建筑结构之中，并协调着博物馆的空间。五羊的内部形成一系列不规则，丰富的展览空间。

　　从镇海楼获取灵感，汲取岭南建筑在温暖湿润气候条件下的建筑特征，如外立面大面积连贯长廊，开放的建筑形式，室内和室外间的过渡灰空间等。

五羊传说

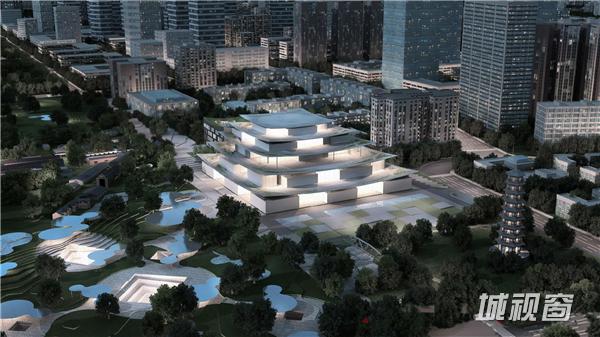

　　方案三：新五层楼

　　设计理念为“新五层楼”。建筑采用层层退台的建筑形式，挑出曲面屋顶及敞廊，可上人的室外平台，有助于遮阳及自然通风，可降低能耗；与岭南广场及历史建筑赤岗塔保持和谐的距离。绿色建筑设计方面采用主被动技术结合，顶层檐口太阳能电池板、置换通风与级联效应、自然通风与空气净化。室内布局好，功能流线清晰。

新五层楼

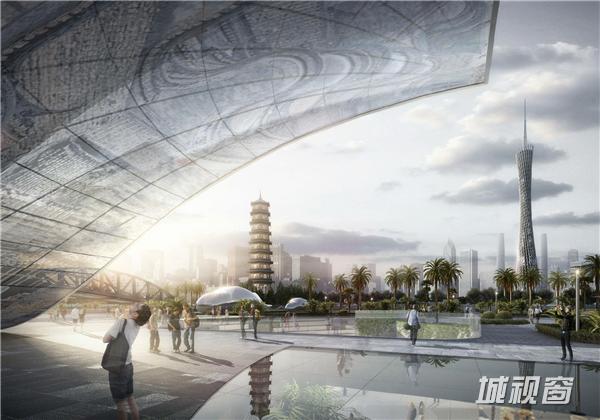

　　方案四：云山珠水

　　设计理念以云构思，以云山珠水为理念打造“珠江之畔的一朵祥云”。二层以下的体量用大草坪覆盖。塔楼线条之间的镜面玻璃映射蓝天白云。

　　建筑表皮的BIOSKIN生态水冷系统结合景观雾喷等造云措施，将建筑与赤岗塔公园营造塔影绰绰云雾缭绕的意境。在裙房一二层开辟冷巷通道，在中庭形成负压，组织立体通风，结合绿植形成生态绿谷。

       云概念也包括云数据，云共享，二维码，APP，进行大数据分析，形成云上博物馆，与观众的互动不再有时空的限制。室内布局好，功能流线清晰。

云山珠水

　　方案五：珠水羊石

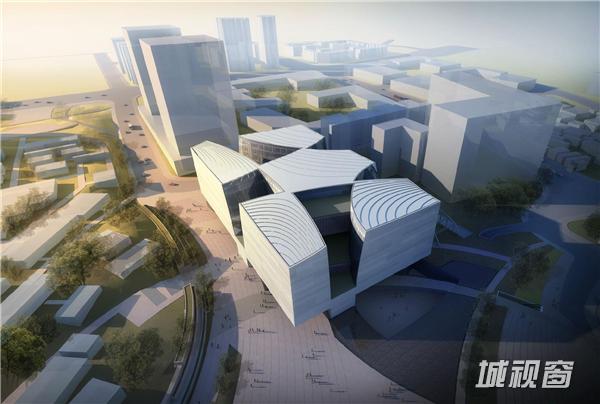

　　以“珠水羊石”为立意。将一颗富有象征意义的原石放在珠江畔，让博物馆建筑呼应“五羊”传说。平面以小篆“羊”字为原型，抽象变化为五条不同曲线的组合。在平面上划分出10个形态不一的面，五个大体量升起构成主要建筑形体，围绕着中央的共享中庭，形成不同体量的博物馆展厅。以较小的地面建筑尺度介入场地，尽量拉开与赤岗塔的距离。

       内凹的空间形成自遮阳体系，降低建筑物表面的温度；迎向夏季主导风向的狭长空间，形成冷巷，带走了建筑物表面多余的热量；底层后退的骑楼与架空空间，为市民提供了遮阳避雨的可能；中庭的共享空间形成了拔风效果；屋顶的太阳能光伏电板为地下室和公共空间的照明带来了电力。

珠水羊石

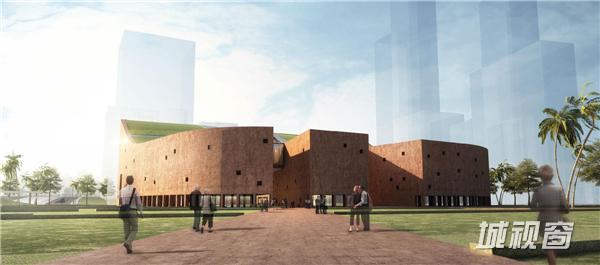

　　方案六：穹楼玉宇

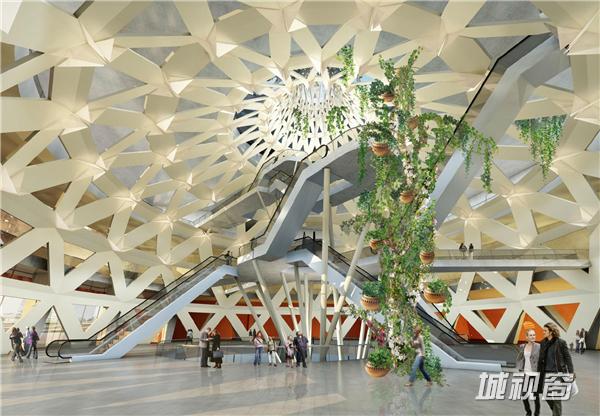

　　设计理念为“木棉花开，穹楼玉宇”。本方案参考了新美术馆的造型和圆顶天窗，将花形态和圆形态延伸至广州博物馆前的广场，再逐渐伸展到博物馆的中央大厅。圆形的穹顶将日照投射进来。穹窿的金属框架结构，对温度调节系统起着重要的作用。建筑外立面采用双表皮结构，外表皮以一种与红砂岩颜色相似的陶质材料装裱，在材质和外观上与赤岗塔相呼应。

穹楼玉宇

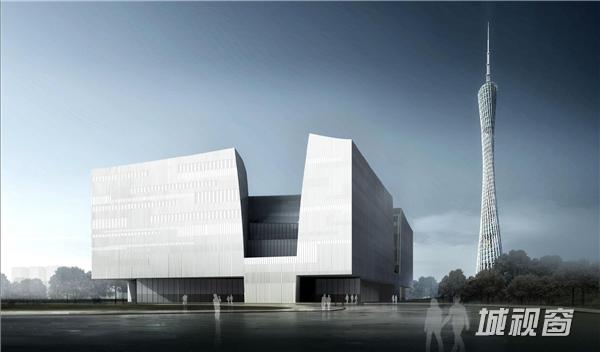

　　方案七：罗盘

　　设计理念为“指向过去，现在，和未来的罗盘”。广州博物馆的轮廓呼应了广州老城墙的形态。博物馆提供了分别指向赤岗塔、广州塔，以及广州美术馆的视觉通道。

　　外立面预制混凝土板的厚度以及优化的开洞方式确保博物馆最小的热能吸收以及最小的空调散失。屋顶的绿植成为了博物馆天然的隔热层，减少博物馆空调所耗能源。屋面的雨水收集系统收集的雨水则可以作为中水被利用。博物馆首层边缘的遮阳柱廊提供了和广州传统骑楼类似的遮蔽阳光和雨水的公共活动空间。

罗盘

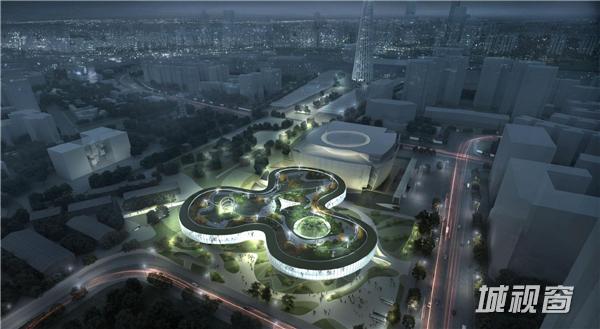

　　方案八：文化流川

　　设计理念融合了“文化流川”“绿色智能幕”“历史艺廊”三大元素。三个不同的建筑体量具体地展示了广东文化的三大主流：广府文化、客家文化和潮汕文化。这三个体量朝向赤岗塔伸展，为了顺应项目场地，形状发生变化，最终呈现出相互缠绕的造型，传递了广东地区各有特色而又相得益彰的文化流派相互融合的概念。

　　各建筑体量的外层包裹了一层绿色智能幕，顺应建筑的几何变形，可提供主动和被动的方式，控制建筑内的气候，从而维持室内温暖、舒适，并节省能源。

文化流川

　　第二部分：广州科学馆

　　方案一：现代科学馆

　　设计以“智慧城市的聚会中心、科学节为目的地、打造第五代科学中心”为理念。建筑轴线直指赤岗塔。建筑中心开放式走廊连接城市与公园，各色演出及现场实验在这里开展。游客可从中心直达顶层绿色屋顶。所有展厅都被布置了独特且易于辨认的视觉风格。

　　绿色建筑策略包括研究太阳朝向，遮阳技术，自然通风及响应式外立面设计。“被动”气候控制、自然清新的空气及智能室内通风系统、冷巷与双层外立面结构相结合、阳光屋顶花园-收获可再生能源、太阳能光伏电池的屋顶。

现代科学馆

　　方案二：汇聚

　　设计以“岭南格物新源头 广州汇聚展未来”为理念，“会、展、水”为主题。建筑首层开放，把公园引入，建筑覆盖在停车场及公交车站上方。竖向的中庭空间和横向的冷巷，通过一个镂空遮阳的外墙通风，接收并重新分配日光。这是对传统岭南建筑中的冷巷和满洲窗的一个现代化的解读。

　　通过被动措施来减少能源及其他资源的基础消耗，再通过高效的机械与电气装置来对能源实现无损分配，最后在通过在建筑内部的绿色技术来自主产生能量与用水。

汇聚

　　方案三：榕树林

　　设计以“榕树林”为理念。将科学馆想象成一片榕树林，人们在一片巨大的树冠下展开城市活动，在这里体验科技，享受生活。

　　科学馆一层屋顶场地的高差被转化为起伏的景观地形。屋顶为光伏太阳能板。“巨轮”展厅是前所未见而又极富创意的独特展览形式。

　　位于入口大厅的巨大尺度的“弹簧”螺旋坡道将参观人流向上引导至主要展示空间。展示空间由“涡轮”、“齿轮”、“管道”、“弹簧”定义，有序组织参观，带来更好的观展体验。空中步道系统将“三馆两塔”紧密联系在一起。下层的风雨走廊使人们可在欠佳天气中穿越岭南广场，其上层的健身步道为市民提供了慢跑和散步的运动场所。

榕树林

　　方案四：探索之旅

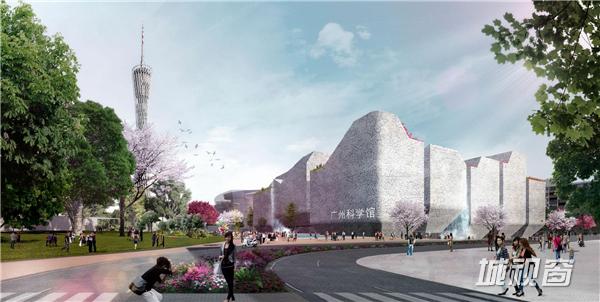

　　带有未来主义色彩的抽象壳体，山峦般起伏的形，与赤岗塔相呼应。科学馆与博物馆柔化的建筑边界，起伏的建筑形体与坡地、水体相呼应。

　　聚水广场在场地的西北角，成为公共空间的延续。科技馆弧形的入口形态形成的曲线，将遥遥相对的赤岗塔环抱。通过微地形景观巧妙的解决岭南公园的高差。

　　利用层层退台的中庭将各层展览空间有机联系起来。层层退台的通顶中庭实现了建筑的自然通风及采光；山形倾斜屋顶实现了雨水的有组织回收及再利用；双层中空建筑表皮结合屋顶喷淋有利于夏季通风及节能降温；首层沿街面后退留出灰空间，遮阳防雨。

探索之旅

　　方案五：衍生

　　设计以古代中国的瓷器为理念，由单体衍生出模块化的体系。

　　外墙由玻璃纤维增强复合混凝土板嵌入陶瓷平板组成，内层则是钢筋混凝土剪力墙。这能减少光照对室内的温度影响。预计建筑总能耗可减少至少41％。加上10％可再生能源的可持续发展目标，用地内因能耗产生的二氧化碳总排量可减少30％左右。

　　外墙朝向公共空间有主动交互型媒体墙，内置的LED发光管由电脑控制，能够根据预先编好的影像信息呈现出不同的图案和文字，建筑外立面可以变换不同颜色。

　　广州科学馆的屋顶是有科学教育装置的大花园；游客可看到岭南公园和广州塔全景，也能在这里了解各种高科技能源知识。

衍生

　　方案六：智汇五合

　　设计以“智汇五合”为理念，寓意通过五个盒子将天地间的智慧和知识汇聚在此。

　　方案根据广州美术馆确定自身正方体的体量大小和边线关系。高度与美术馆首层的高度平齐，为未来共享连廊的增设提供了最大的便利。

　　科学馆利用建筑体块之间三条主要缝隙，结合内天井和骑楼架空等设计手法，实现室内穿堂风效果。设置雨水和中水回用系统。建筑表皮采用张拉膜百叶覆盖，形成可调角度的垂直百叶遮阳，提高围护结构的遮阳隔热性能。采用高温冷水机组+溶液调湿空气处理机组实现温湿度独立控制。此外，建筑还采用屋面光伏发电、地下室覆水天窗、空调温湿度独立控制等方式。

智汇五合

　　方案七：“活着”的建筑

　　设计理念为“活着的建筑”。外观几何立方体+内部分子结构。

　　围绕中庭，斜向线条将矩形体量切分,体块相互错动带来雕塑感和科技感。

　　科学馆内部设计理念来自原子-分子结构，一系列连接错落的中空结构，同时也是馆内的中央枢纽。各种功能围绕其层层展开，构成立体的环形流线。

　　整个立面由竖向金属百叶加玻璃幕墙、遮阳片与横向的精密陶瓷冷却管组成：阻隔多余日照，陶瓷冷却管内有水循环流动，水分通过管壁多孔材料蒸发。在夏天，这一系统能使室外周边的空气温度降低至少两摄氏度。

“活着”的建筑

　　方案八：都市之树

　　设计理念为“都市之树”。建筑为自然曲线的形态，由三大体块自地景向上延伸而起，犹如自然生长的架空形体。在空中伸展为展厅。下部开敞的地景台提供给市民一个最大化的优美环境的活动空间。建筑体量从地理角度模拟岭南地貌特征。

　　科学馆采用被动化和智能主动化系统，采取四个措施：“冷巷”、挑檐遮阳、绿墙、雨水收集。建筑顶部挑出的大屋檐为场地和建筑做到最大程度的遮阳，将其下方的地景建筑形成被覆盖的公园。景观部分作为地球地理科学延展的教育区。

　　设计加入“新构件”：轨道缆车系统将穿越展览空间至层顶室外，还有若干自动斜步道。

　　建筑中部的三个筒体形成类同冷巷的风的通道。

都市之树
