图解日本木结构住宅建造全过程

　　建造时间：2009年6月——2009年11月

　　建造地点：日本，滋贺县，守山市

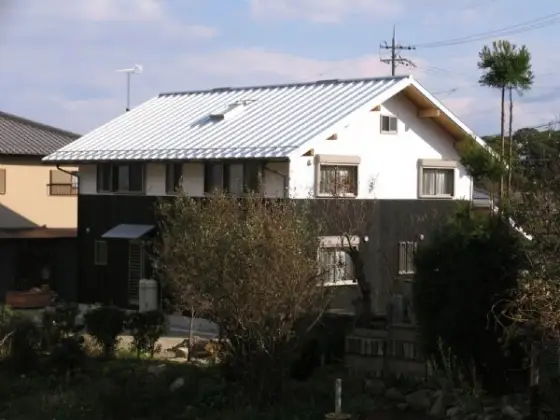

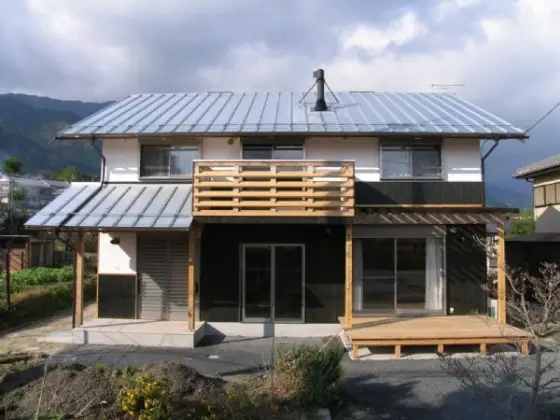

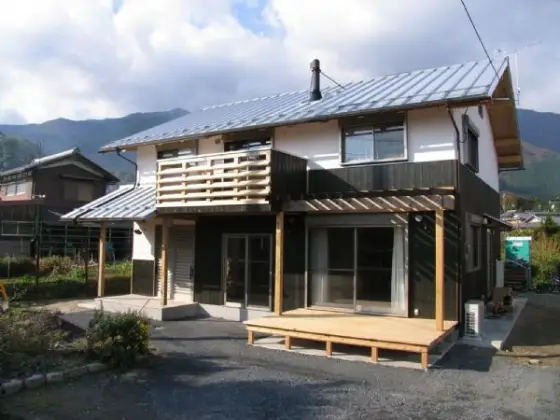

建造完工之后的日本木结构住宅正面外观



建造完工之后的日本木结构住宅正面一角外观

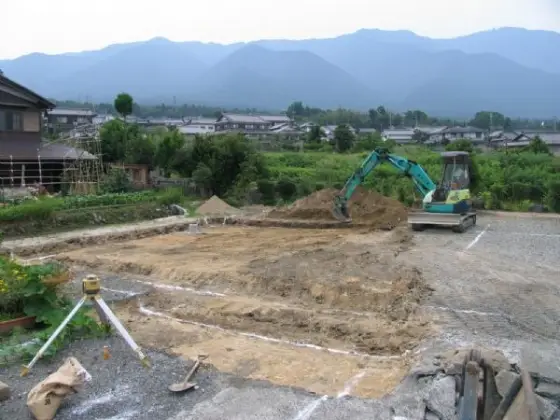

住宅下部，地基垫层，施工现场

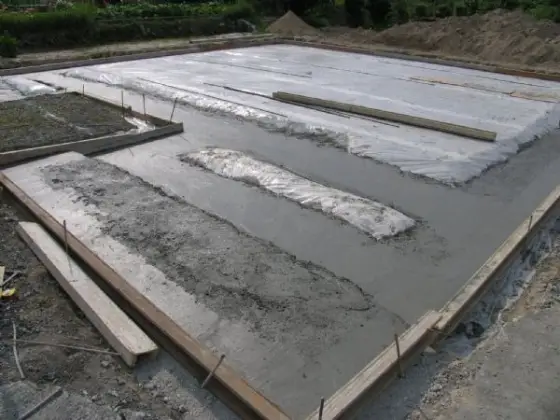

现浇钢筋混凝土地下架空层基础，底板部分，施工现场



　　从图中可以看出，底板下部，事先已经铺设一层防水、隔潮塑料薄膜，局部区域，有条形混凝土垫层增强加固，底板基础，施工现场内部，开始布放钢筋，准备浇注底板基础部分的混凝土。

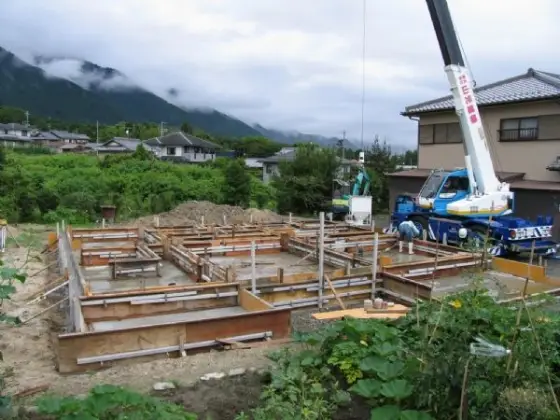

钢筋混凝土地下架空层基础施工现场

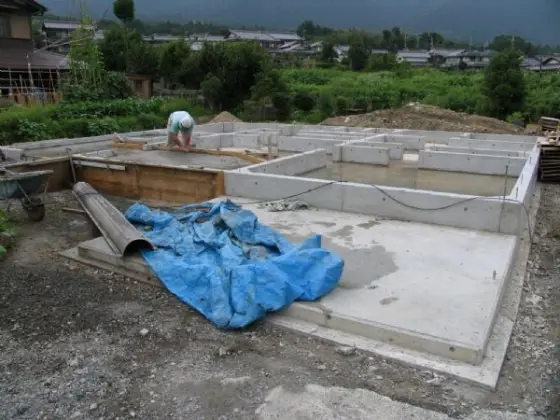

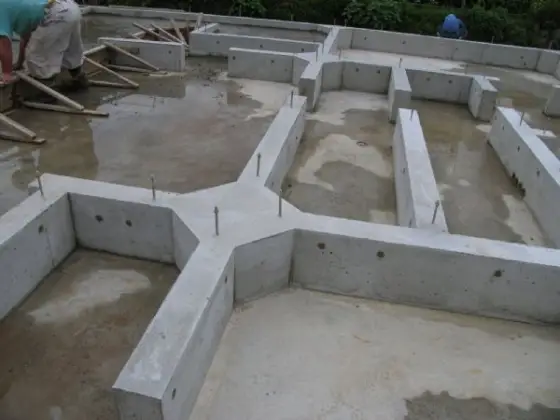

现浇钢筋混凝土地下架空层基础，混凝土凝结硬化养护之后，拆除模板，施工现场局部外观



钢筋混凝土基础，施工现场

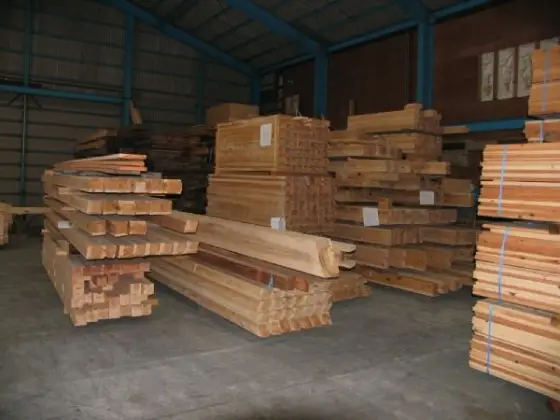

天然木材，纯实木构件，工厂制作完成

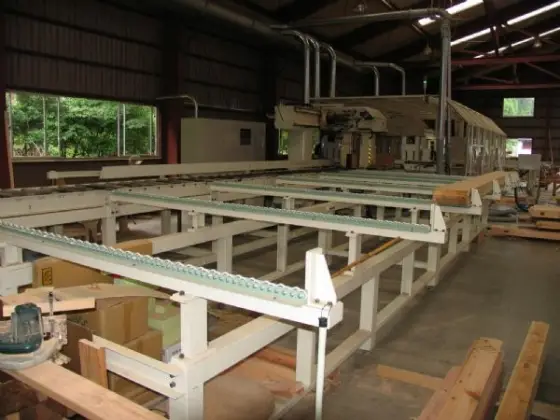

车间内部，木材生产流水线

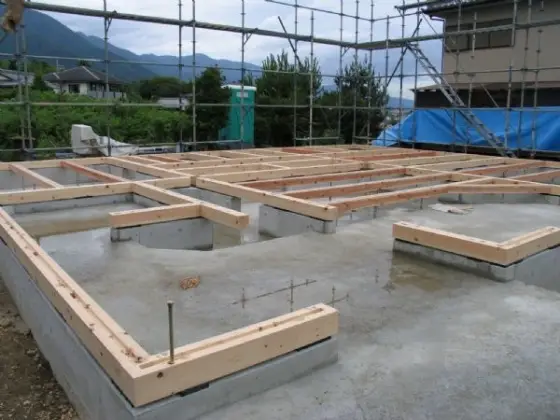

　　从图中可以看出，钢筋混凝土基础顶面，已经固定一道木结构框架，这部分位置的木结构框架，在日本叫“土台”；土台是上部承重木结构框架与下部钢筋混凝土基础进行连接固定的中间过渡部分；



木结构土台施工现场


　　从图中还可以看出，木结构土台的下部，即混凝土基础墙的顶面，为了通风隔潮，事先已经放置了一种具有通风透气构造特点的黑色的塑胶垫块。

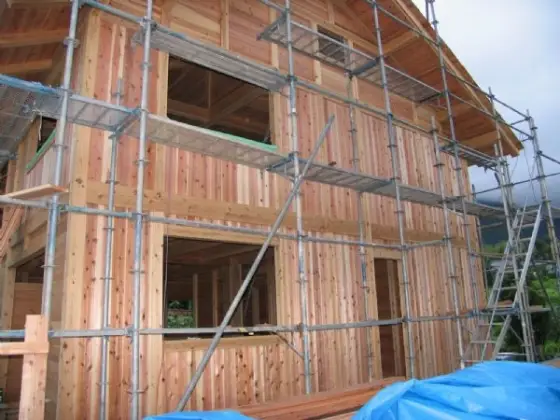

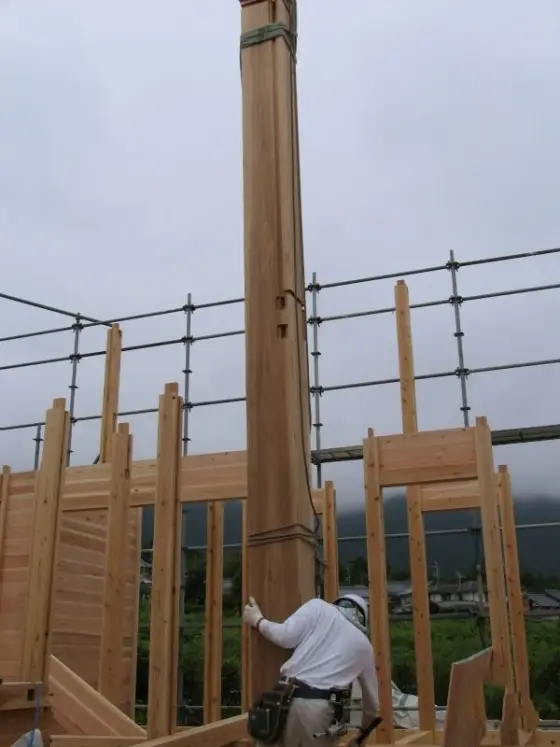

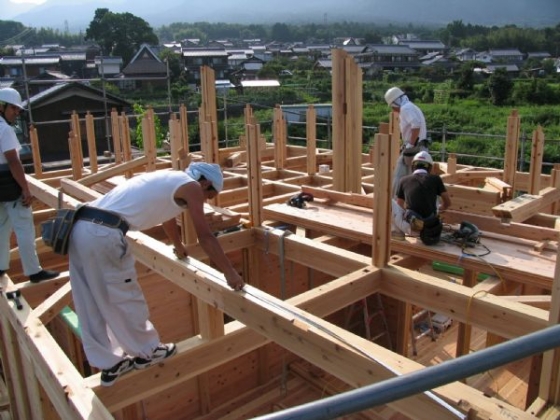

　　从图中可以看出，一楼位置的木结构承重骨架，已经搭建组立完成，并随时进行了部分壁板的安装，现正在进行二楼位置木结构立柱的吊装就位。

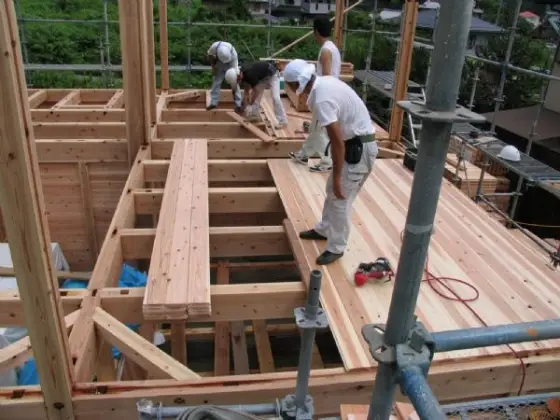

二楼结构楼板，铺设安装，施工现场

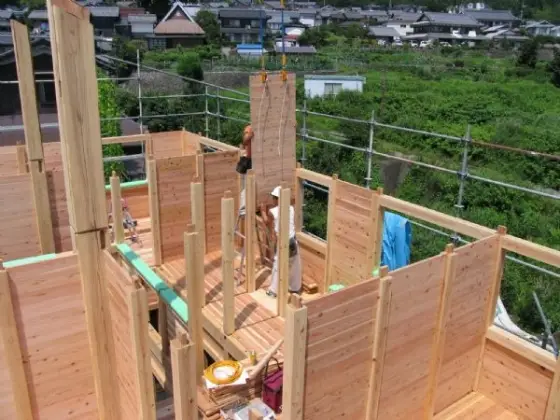

从图中可以看出，整体结构壁板，是沿着立柱一侧面上的沟槽，插入的木结构框架中的。



二楼上部阁楼位置施工时的现场外观

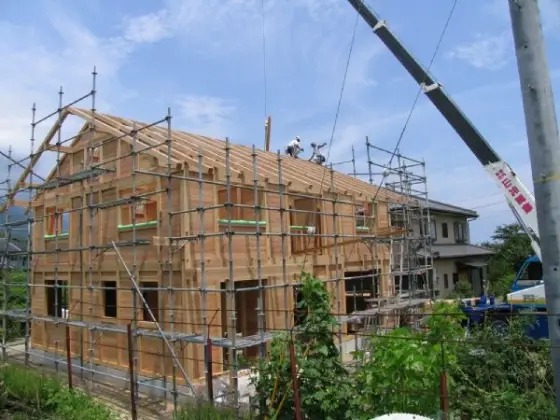

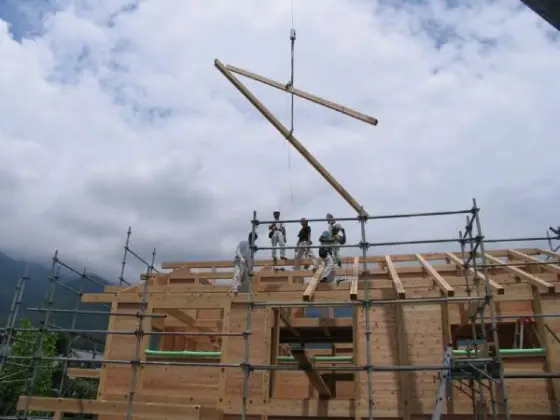

木结构屋架位置的施工现场

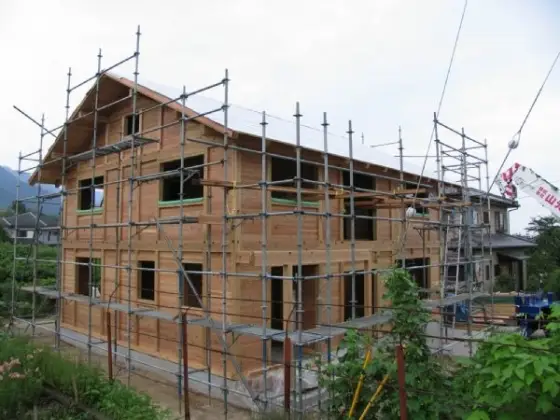

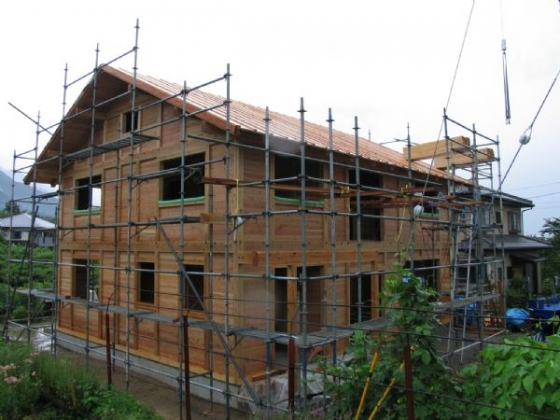

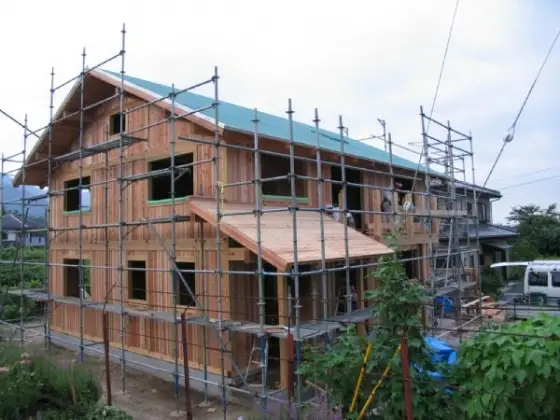

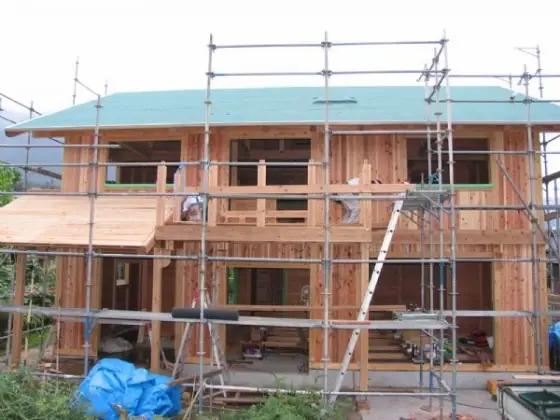

施工现场外观全景

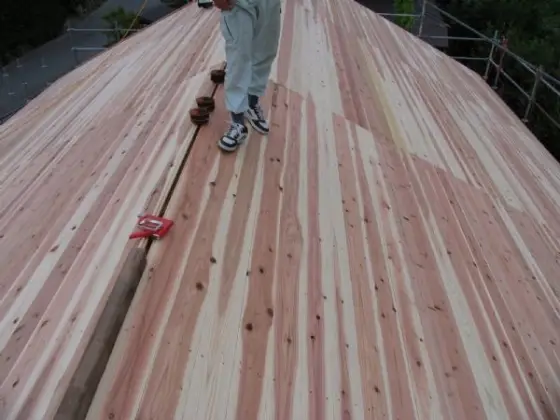

从上部屋脊位置看，屋面板的铺设安装情况



木结构屋架外侧，第一道屋面板以及保护膜，施工完成



　　第一道屋面板的上部，为了通风透气防止木结构屋面的潮湿，特设置一层通风构造层木条，上面再准备安装第二道屋面板。



第一道屋面板的上部，通风构造层木条，铺设安装，施工现场

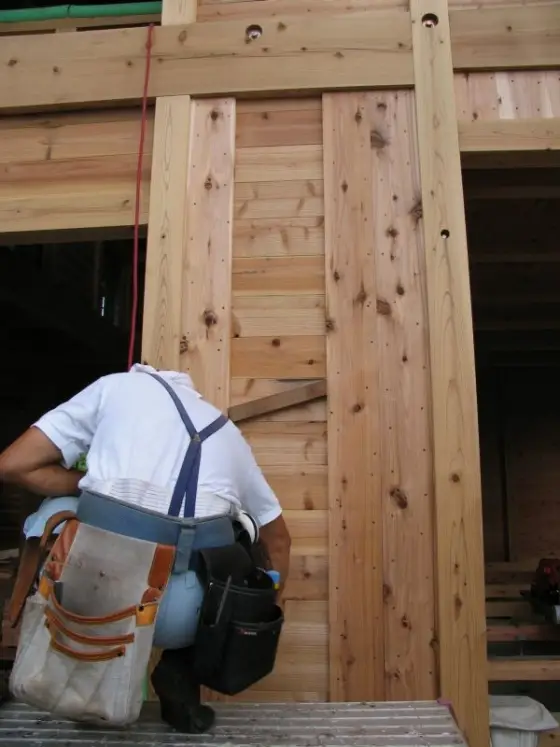

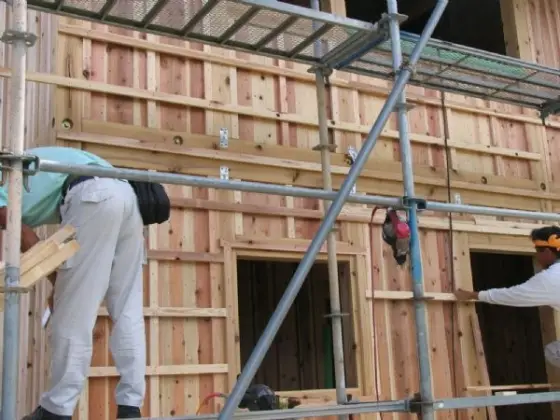

木结构住宅外部墙壁施工现场特写

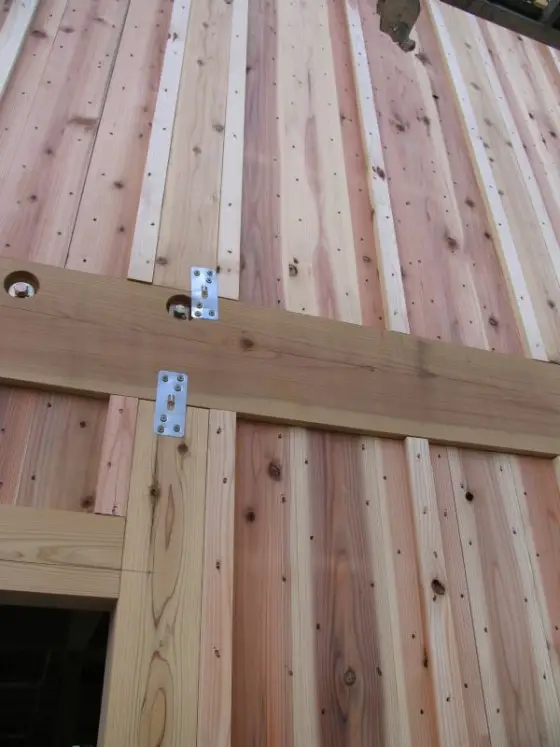

墙面施工现场局部，从图中清晰可见，镀锌钢制螺栓外端的情况



第二层屋面板的外部表面，已经铺设一层防水卷材

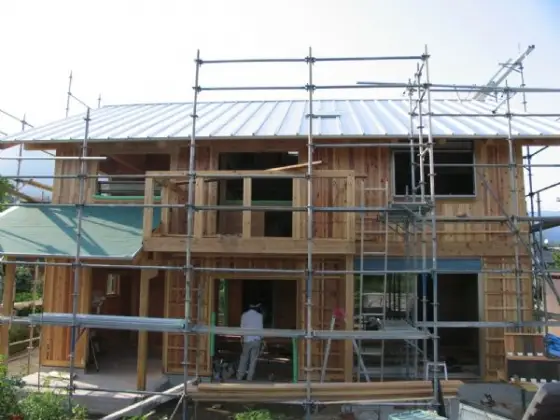

屋顶表面，金属彩钢板屋面铺设安装，施工现场

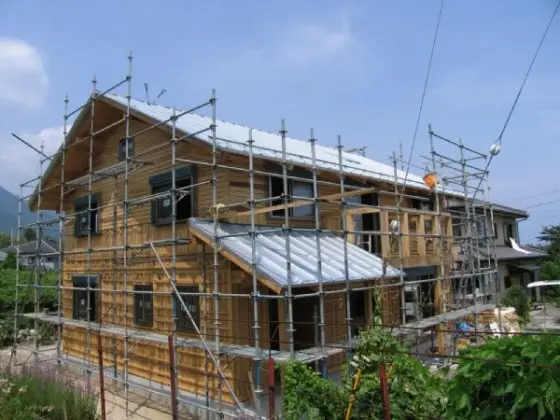

外墙壁板外侧，设置通风层木条构造，施工现场





外部壁板材料样品选择

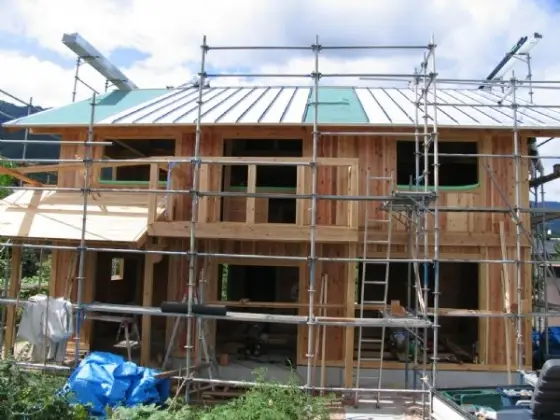

屋顶位置以及外墙位置，施工现场外观



从图中可以看出，具有保温构造特点的外部门窗，已经安装

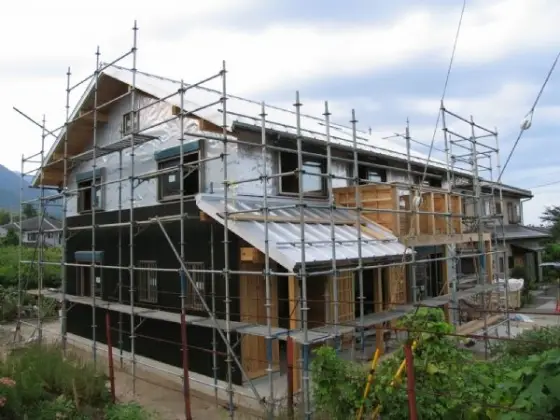

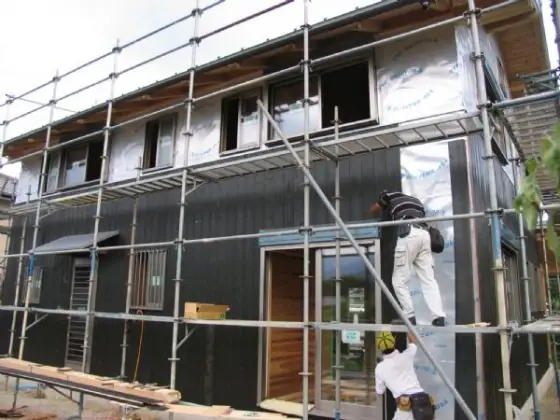

外墙表面，铺贴了隔热、防水卷材，施工现场

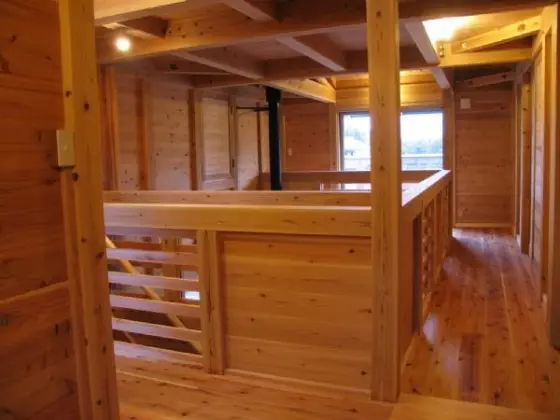

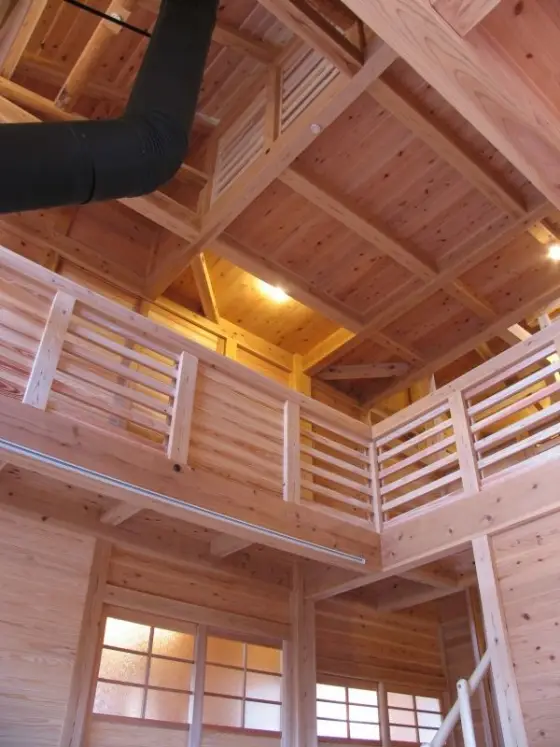

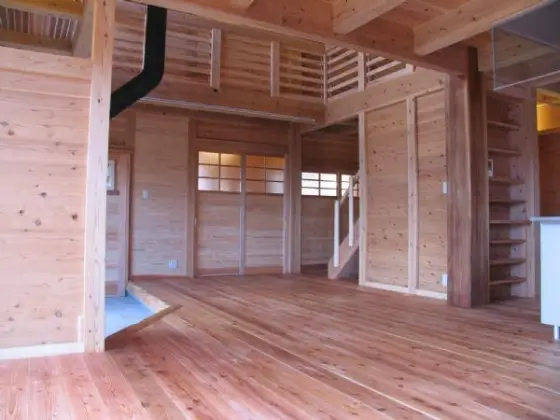

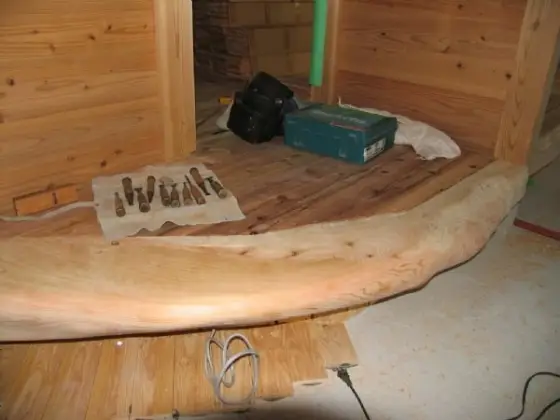

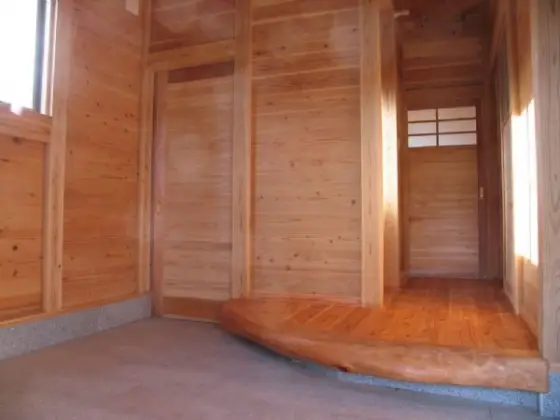

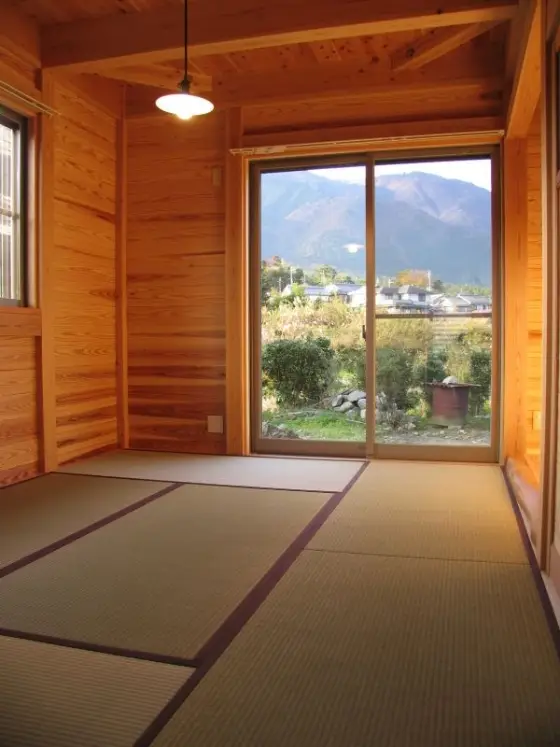

室内装饰施工现场





安装在上部大梁底面的白色圆盒，为防火报警装置-烟感报警器

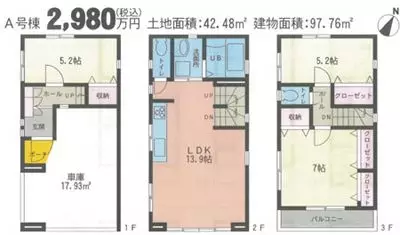

2980万日元相当于人民币247万元

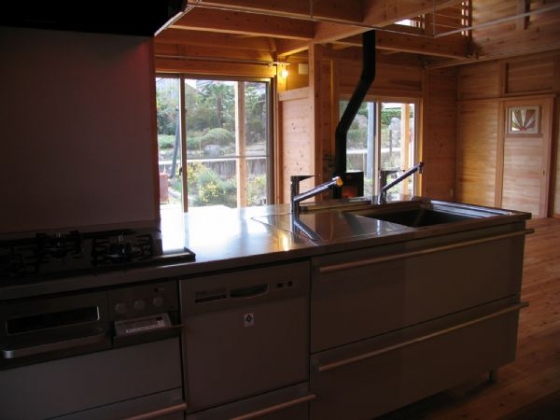

日本厨房，不同于中国厨房的大油大烟的烹调方式，所以开敞式厨房设计较为普遍

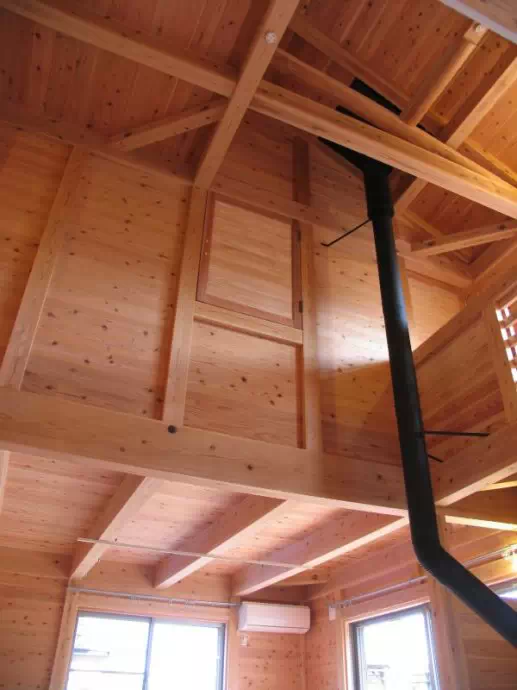

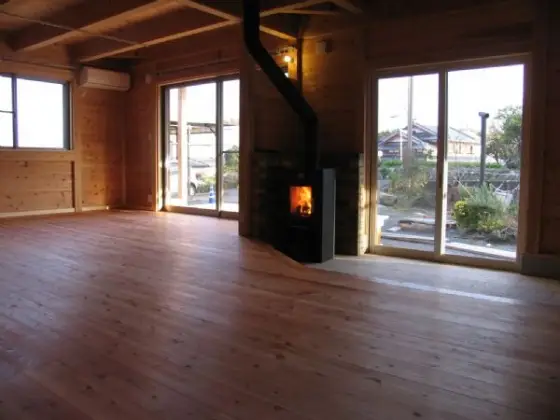

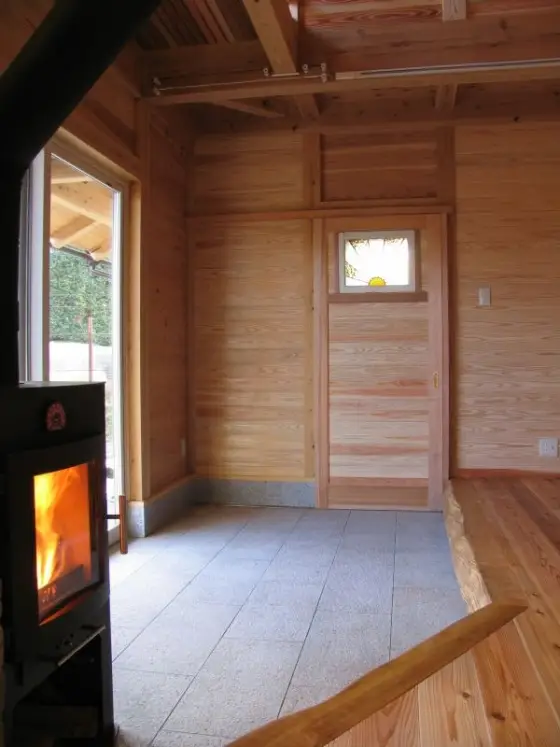

　　从图中可以看出，一楼安装的壁挂式空调机的情况，以及火炉排烟管道的情况，还有上部两个防火报警器-烟感器的安装位置。
