开普敦蔡茨非洲当代艺术博物馆（Zeitz MOCAA）

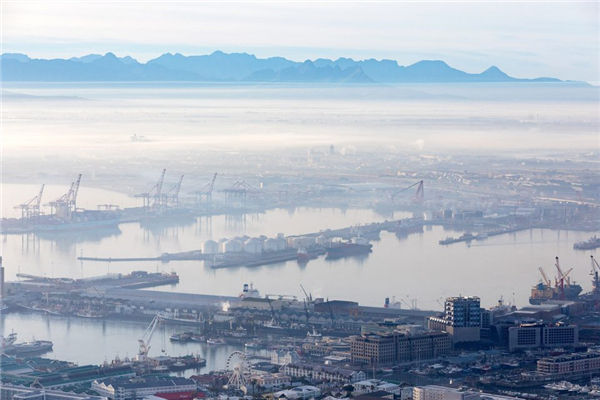

▼建筑场地远景

　　画廊和中庭空间成型于筒仓内部由42根管道构成的如蜂巢般密集结构之中。该项目包含总面积达6,000平方米的80个画廊空间、屋顶雕塑花园、艺术品储存和保护区、书店、餐厅、酒吧以及阅览室。博物馆还将设立多个以服装、摄影、策展、动态影像、行为实践和艺术教育等为中心的空间。

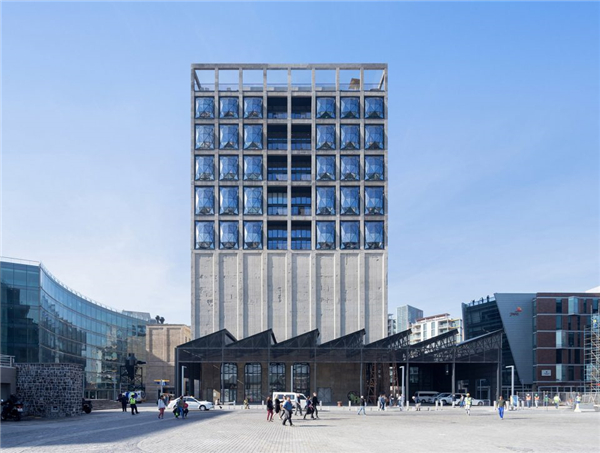

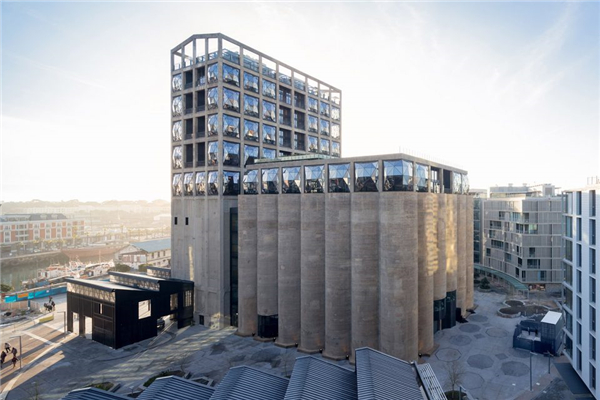

▼建筑外观

▼10层高的空间包含80个画廊空间

　　2013年11月，在V&A码头与Jochen Zeitz的合作下，耗资5000万南非兰特（合3000万英镑）的Zeitz MOCAA项目作为一个非营利性的公共文化机构正式成立。它地处非洲游客最多，同时也是文化及历史枢纽的开普敦，位于一个天然而古老的活港口边缘，以标志性的桌山为背景，凭借海洋、山峰、城市碗（city bowl）和V&A海滨的美景，每天将吸引多达10万名游客来访。

▼夜景

　　这座形态看似单一的混凝土建筑由两个部分组成：一栋楼层分明的塔楼，以及42个蜂窝状的高大筒仓。项目最大的难点在于将这些紧密结合的混凝土管道转变为适用于艺术展示的空间，同时保留建筑既有的工业痕迹。

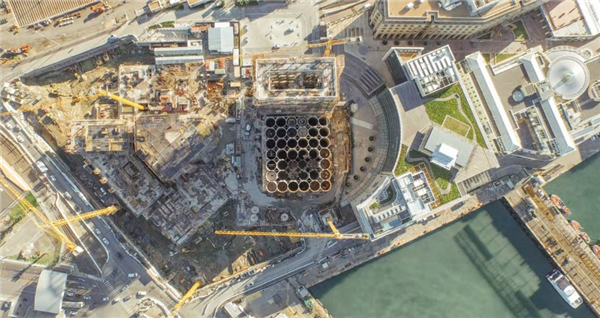

▼建造过程中俯瞰42个筒仓

　　建筑师在建筑内部开凿出一个形似拱顶教堂的中庭，使之成为博物馆的核心。中庭在建筑的中央开出一个个洞口，为环布于中庭的各层展览区域提供了路径。要实现开凿管道的想法极具挑战性。以玉米粒的形状为原型，建筑师在27米高的体量中挖凿出了一系列圆形洞口，每个洞口都标示着其所在的筒仓。仅有170mm厚的混凝土管道最终被排布在以钢筋混凝土建造的半室内的核心筒上。

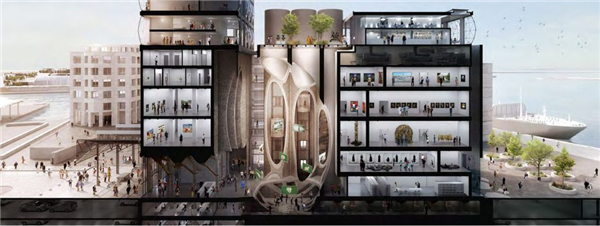

▼剖面图

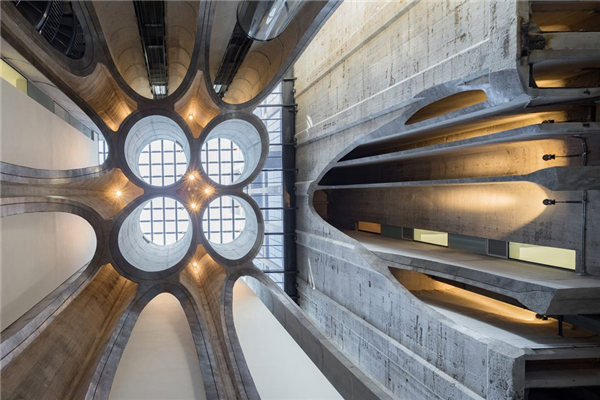

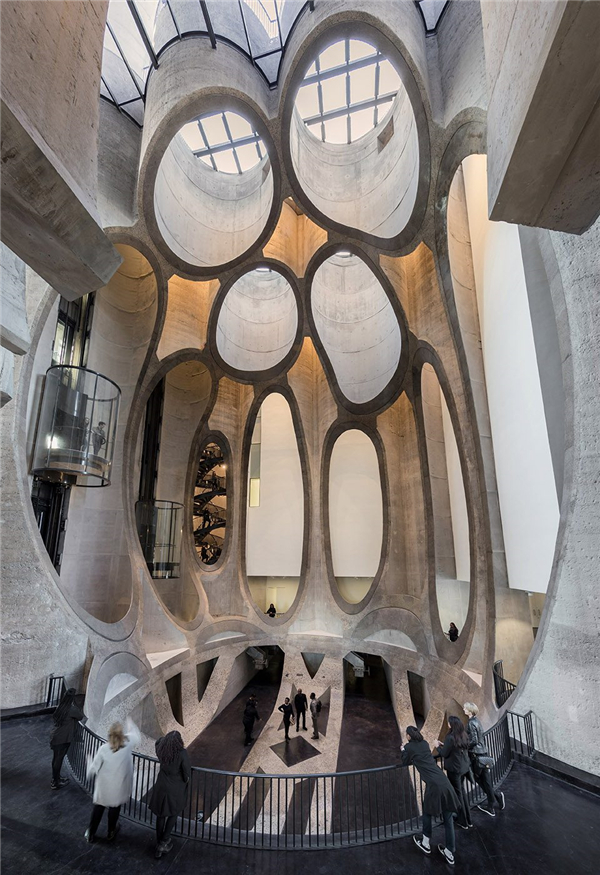

▼垂直的中庭空间

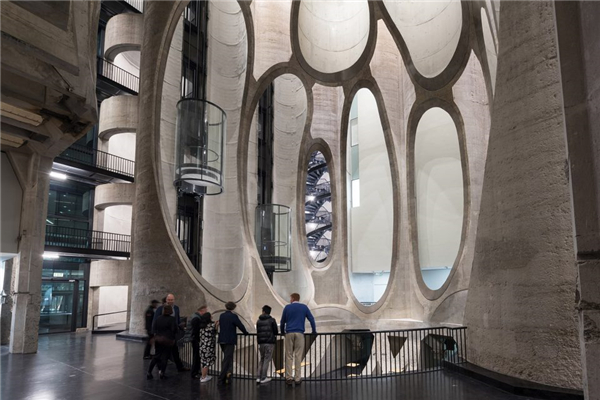

▼洞口切割参考了玉米粒的形状

　　新的混凝土核心筒结构拥有420mm的厚度，并为旧筒仓的切割提供了依据。建筑师对既有的管道进行了修剪，使4600立方米的中庭呈现出弯曲的几何形态。切割的边缘被磨光并加上镜面，与建筑粗糙的混凝土整体形成对照。每一个弯曲的管道顶部皆装配了直径为6米的夹层玻璃，从而为中庭带来自然光照。余下的内部管道则被拆除，为80个画廊提供了6000平方米的展示空间。位于地下的隧道则被用于一些需要在特殊场地进行的艺术创作。

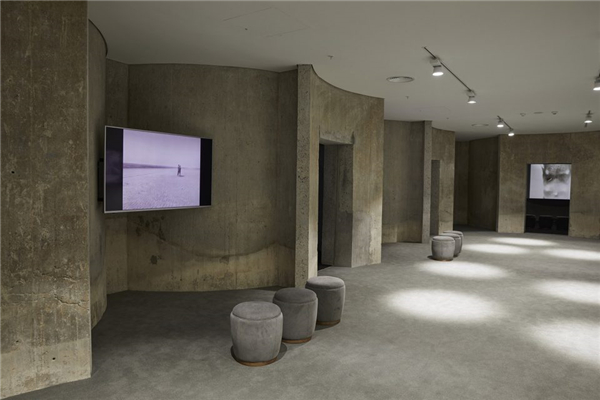

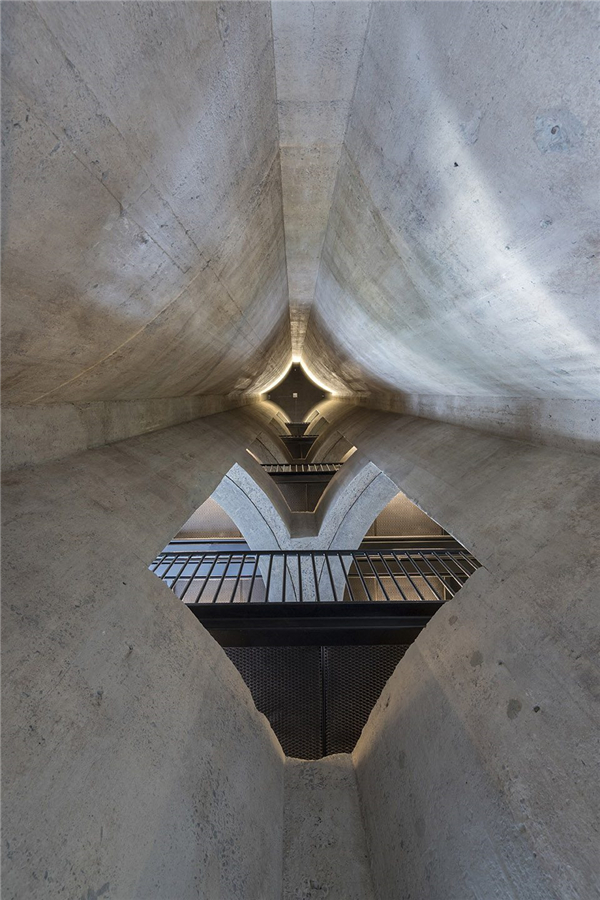

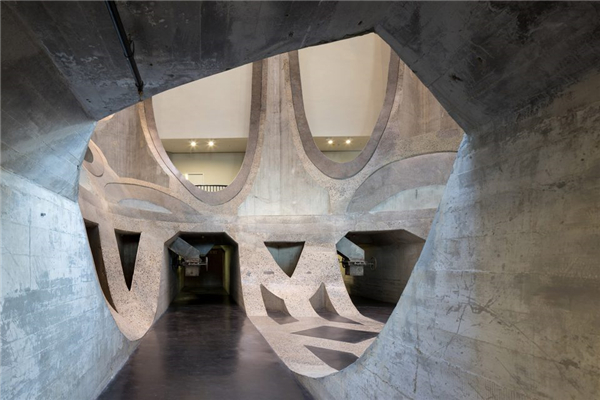

▼蜂巢般的管状空间保留了原建筑的真实性

　　塔楼在综合体中的比例决定了它不太能够适用于展览空间。设计团队将塔楼打造成了一座明亮的灯塔。以威尼斯灯饰凸出的图案为参考，博物馆的玻璃也形成了类似的凸起效果。玻璃的切割面制造出精致的凸面形状，结构玻璃和60mmx15mm的钢条共同增强了框架的稳定性，形成一个透明的壳体。玻璃窗如万花筒般的图案和色彩变换带来了不规则的闪耀图案，使建筑在远处便显得熠熠生辉，夜间更成为一盏点亮码头与城市的明灯。

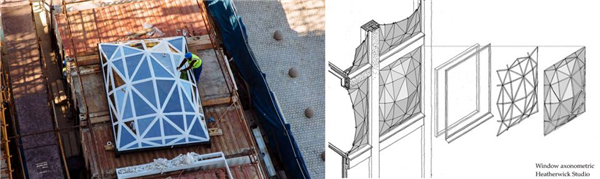

▼玻璃装配

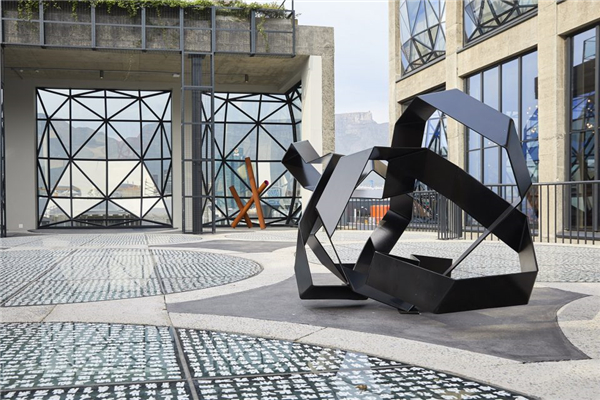

▼户外展览空间

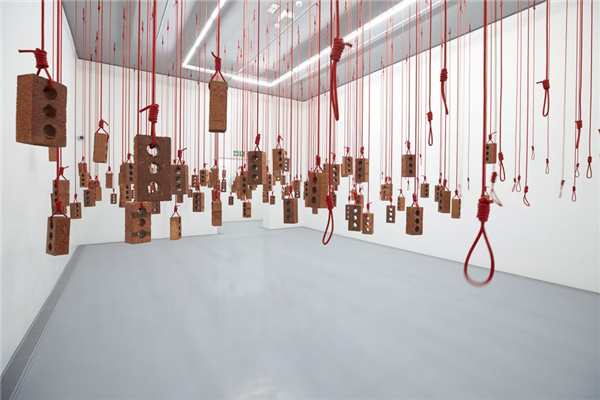

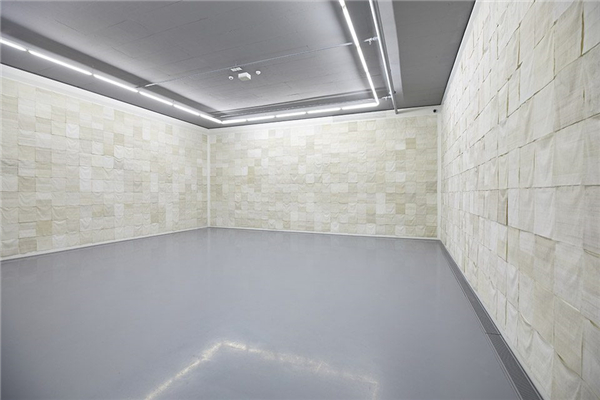

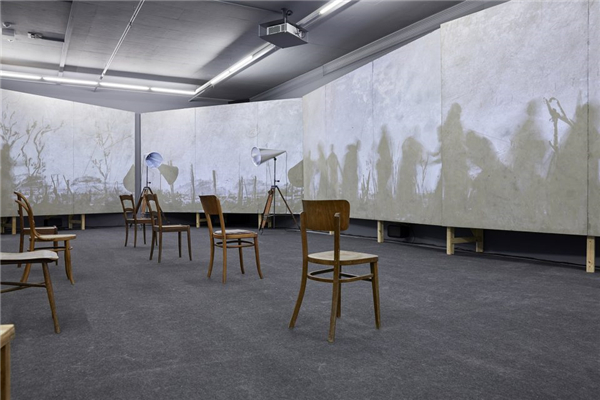

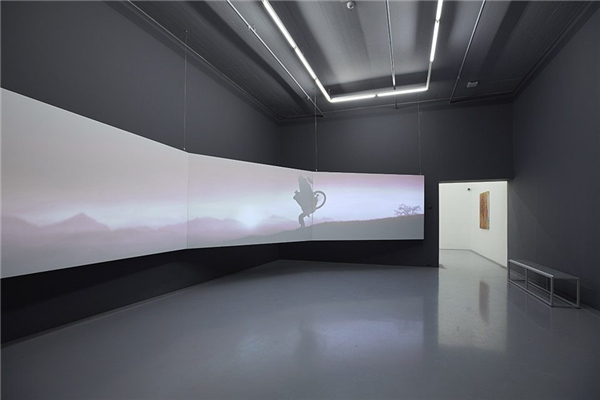

▼部分室内展览空间

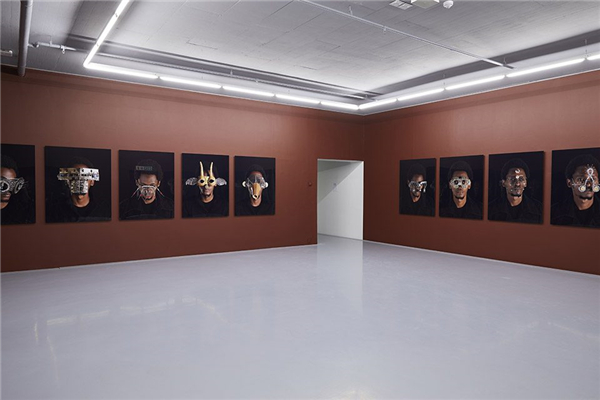

▼博物馆收藏着大量来自非洲及非洲侨民的当代艺术品

　　项目信息

　　设计公司：Heatherwick studio

　　项目位置：南非

　　项目类型：博物馆、文化建筑

　　主要材料：混凝土、玻璃钢
