上海Archi-Union：旧仓库改造的茶屋

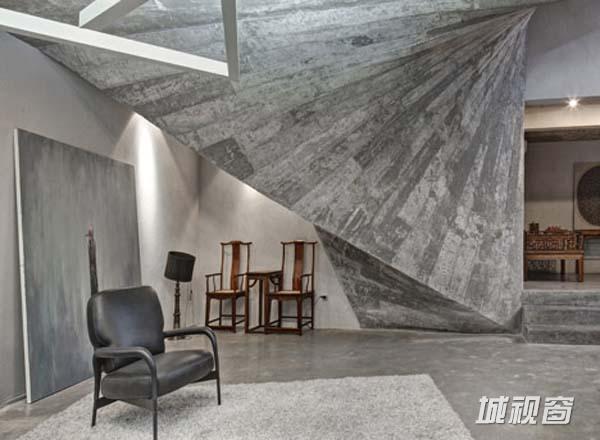

上海Archi-Union建筑设计事务所的建筑师们在他们事务所的后院建造了一个茶屋兼图书室，茶屋内部是不规则盘曲的混凝土墙体。

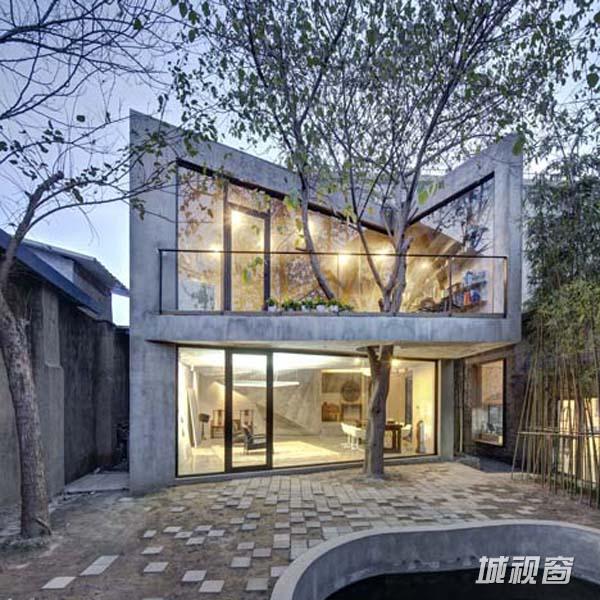

这个双层的建筑物由木质混凝土建造而成，外部是一个玻璃外观结构。

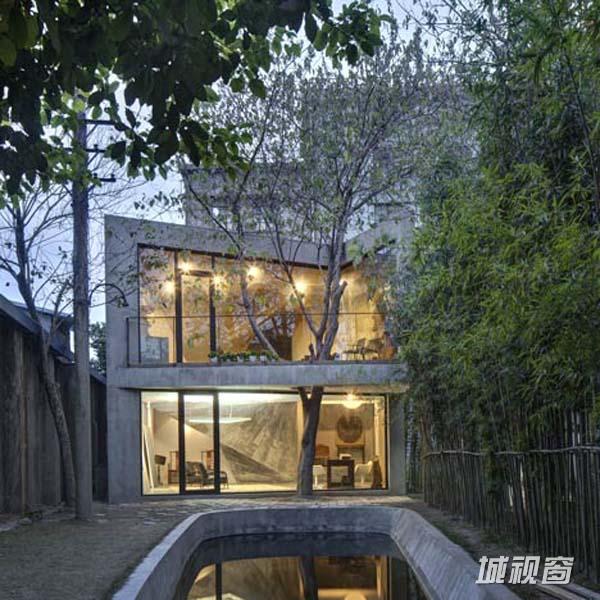

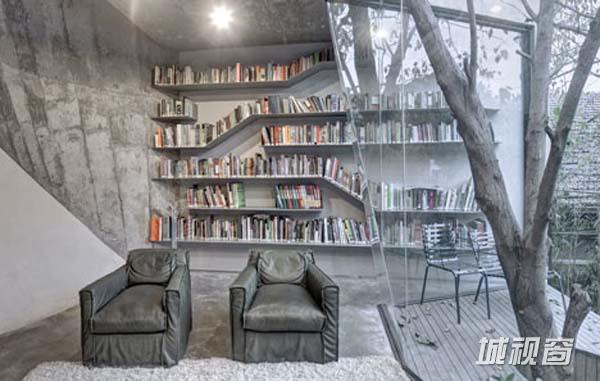

茶屋外部二楼有一个三角形的阳台，一棵大树直直地贯穿阳台中间。

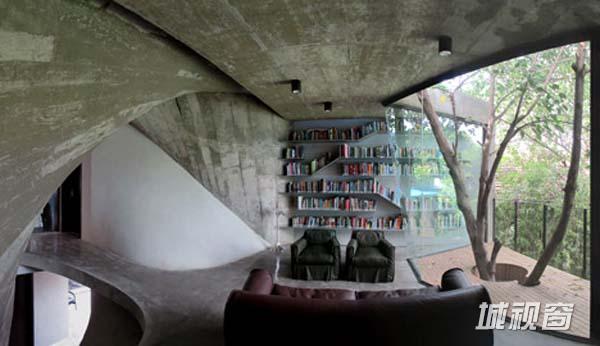

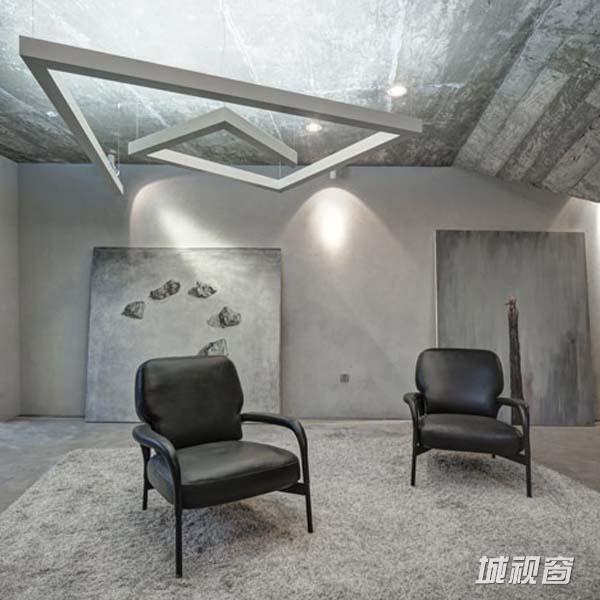

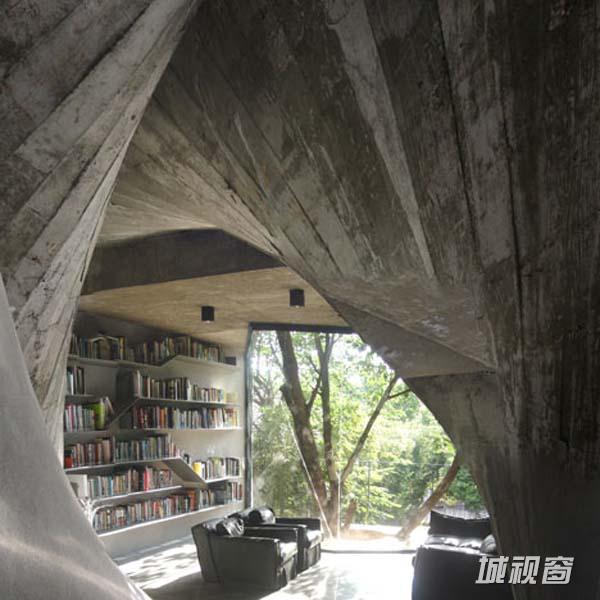

在一楼茶室后面，掩映在弯曲的混凝土墙后面的是一个休息室和书房，而且还有通向楼上图书室的楼梯。


上海其他有趣的建筑工程还包括一个MC Escher-inspired服装专卖店和洞穴式酒吧——在这里来看看上海的故事吧。

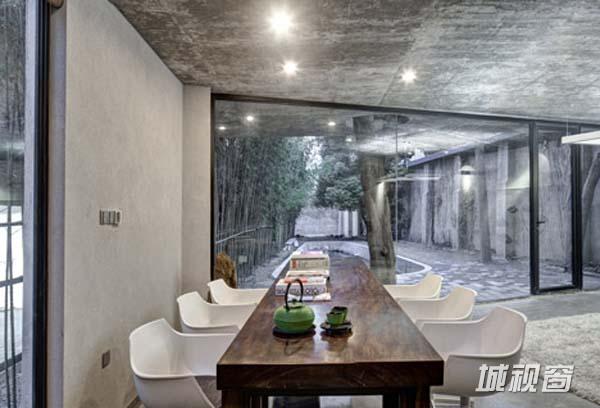

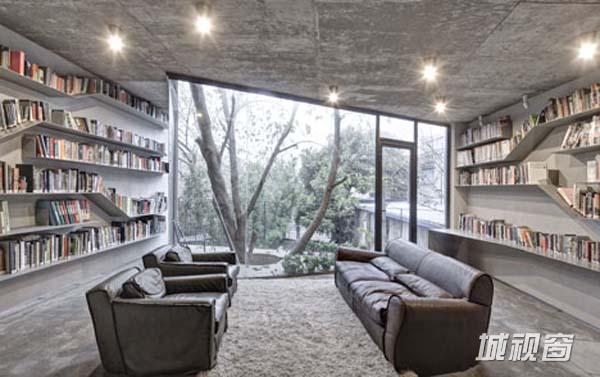

上海J-Office茶屋坐落于Archi-Union的J-Office后院的茶室是在原有的一个破旧仓库的破屋顶上建造的。场地十分受限，三面都是墙体，而只有一面面向开阔空间，并设计了一个泳池。空间设计还受到一棵大树的限制。设计试图融合封闭性与开放性，愉悦性空间与逻辑结构以及其他复杂关系以达到最终的和谐。该建筑物与场地环境相呼应；平面布置上是一个逻辑关系模糊的四边形，因而可以最大限度地利用空间。茶室分成三个部分。面向带有泳池的是一个带屋顶的公关空间，一楼是茶室，二楼是图书室，同时在二楼还有一个被大树在中间贯穿的三角形小阳台。在茶屋后部有休息室、书房和其他服务空间等相对私人性的空间；公共空间和私人空间经由一个极具趣味性的过渡性空间得以连通。

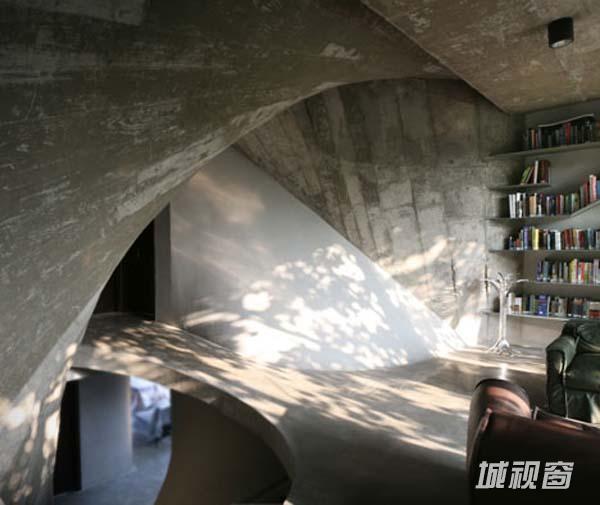

过渡性空间围绕一个扭曲的非线性的六面体楼梯设计而成，该楼梯连接着功能性空间。楼梯解决了从茶室到图书室的垂直连接问题，同时也为从书房附近的内庭欣赏那棵大树提供了很好的视角。这个空间给普通的功能性空间带来了一个新的体验。从茶屋开始，平直的空间突然转化为一种极具创意的形式，而后在二楼的图书室又转变为极为宁静的空间，使其更具特色。


该茶室的形态是立体而不规则的，很难从平面图上理解。建筑师们采用数字技术结合粗糙手工的做法，先在电脑中构建出一个三维异形体模型，完成对形体的基本推敲以及空间的把握。但是这种形状很难在实际指导施工时提供有效的信息。但手工制作的限制使我们在建筑过程中创造性地结合先进的数字技术和本地简单的手工技艺。首先，我们制造出结构骨架，并用数字软件进行扫描，通过交错的直线重新估算出弯曲形状，之后这些线条形成的直纹曲面填补了空隙。利用这个模型在拟合出一尺寸的木制模型，这样数字化的设计就能很容易地转化成手工模型。


这样根据数字模型的原理制造出了一比一的比例的木质框架；在这个框架的基础上形成一个完整的曲面模架。根据施工步骤该木质曲面模架由一系列的层面结构形成。铸造设计几乎和普通的混凝土铸造一致，顺着直纹曲面的直线加固了钢筋。加固钢筋后，浇筑混凝土由人工完成，取得了最终的物理空间效果。完工后，混凝土表面还可以看到原有的木质曲面框架的痕迹，由于手工的操作使得墙体表面出现起泡、脱胶以及钢筋外露等缺陷。但是，这些缺陷由于其唯美曲面外观而不那么显眼了。尽管在模型设计上出现了一些错误，但是数字技术和人工操作的设计结合为研究数字化建筑的可能性提供了很好的机遇。

地址：上海市杨浦区军工路1436号

面积：约300平方米

设计时间：2010年3月至8月

建造时间：2010年8月至2011年5月

建筑师：Archi-Union建筑设计事务所建筑师

主要设计师：袁烽

设计团队：Alex Han, Fuzi He
